某鍛造有限公司由于近期感性負荷的增加，原配電房只有2臺10路16kvar的電容補償柜，無功功率補償跟不上，且因該公司電工工作效率問題，沒及時發現問題所在。結果功率因數很低，造成公司內電壓不穩，設備利用率偏小，線路有功功率損耗增加。
計算用戶負荷狀況，需增加320kvar的電容補償量。但配電房?jī)?nèi)空間有限，已無法再容納2臺160kvar的電容拒。同時用戶要求電容柜的運行不能因控制器的故障而整個補償柜失效且要求達到遠方計算機可視可控的功能，便于電工提高工作效率，能及時發現問題。因此用戶要求，我們根據智能集成電力電容器及用戶負荷特點，現場對原有2臺電容柜進行智能化增容改造，達到節能效果。
1、智能集成電力電容器技術特點
智能集成電力電容器智能化程度高、投切技術領先。由智能測控模塊，晶閘管復合開關模塊，線路保護模塊及電力電容器等組成，替代原來由補償控制器、熔絲，復合開關或機械式接觸器、熱繼電器，低壓電力電容器，指示燈等散件在柜內和柜面由導線連接而組成的成套自動無功補償裝置。改變了傳統無功補償裝置落后的控制器技術和落后的機械式接觸器，以及機電一體化開關作為投切電容器的投切技術，改變丁傳統無功補償裝置體積龐大和笨鶯的結構模式。由于每臺電容器都帶有智能網絡模塊，可以形成主從自動組合模式進行投切，相當于每臺電容器都能充當控制器，實現了高可靠性。取消總控制器，采用分散控制模式，每組智能集成電力電容器都有控制單元，使多組電容器的自動投切擺脫了全部依靠一個控制器的情況，杜絕因控制器故障導致整個系統癱瘓的情況。并且每臺電容器具有485通訊接口，可以直接接入后臺計算機，進行配電綜合管理。
智能集成電力電容器低壓無功補償設備具有補償效果更好、功率損耗更低、體積更小、節約成本更多，使用更靈活、維護更方便、使用壽命更長，可靠性更高的特點，適應現代電網對無功補償?shù)母咭蟆?br />
2、改造方案
由于智能集成電力電容器高度集成，結構緊湊，組屏安裝的時候采用積木堆積方式，體積大幅縮小，用其組柜，同容量體積比其他自動補償裝置減少50%左右。
拆除柜內原所有配件及二次線，利用柜內原有安裝梁。更換刀開關為HDI3BX-1000/31，電流互感器改為L(zhǎng)MK2-0.66/60 800／53只及相應配件。智能集成電力電容器就位后按圖1進行一次回路改造。

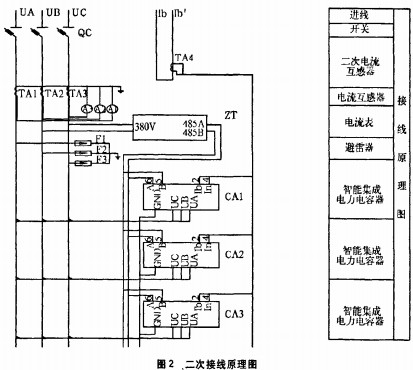

二次回路按圖2全部進行重新接線。
此現場改造方案比傳統柜改造生產工時減步60%以上，同時減少80%連接線，減少80%的接點，并在使用現場快速組裝完成。利用智能集成電力電容器的485通訊接口，接入后臺計算機，進行配電綜合管理。
3、改造效果
自2008年6月改造結束后至今，2臺補償柜運行穩定可靠，補償效果好，使用靈活，維護方便。保障了用戶電力系統電壓穩定合格，提高功率因數，避免無功超額而罰款。證明這次提高功率因數的增容改造，降損節能已達到效果。
